576-4691: Sestava článků

Domů

Podvozek

Komponenty pásů

Sestavy článků

Cat® Článek pásu podvozku s 51 spoji mazanými tukem

Značka: Cat

Obrázky produktů

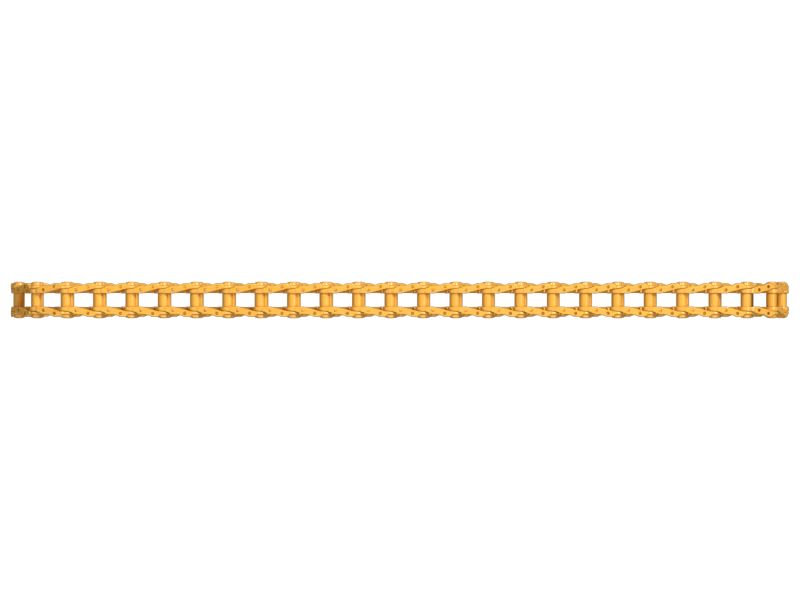

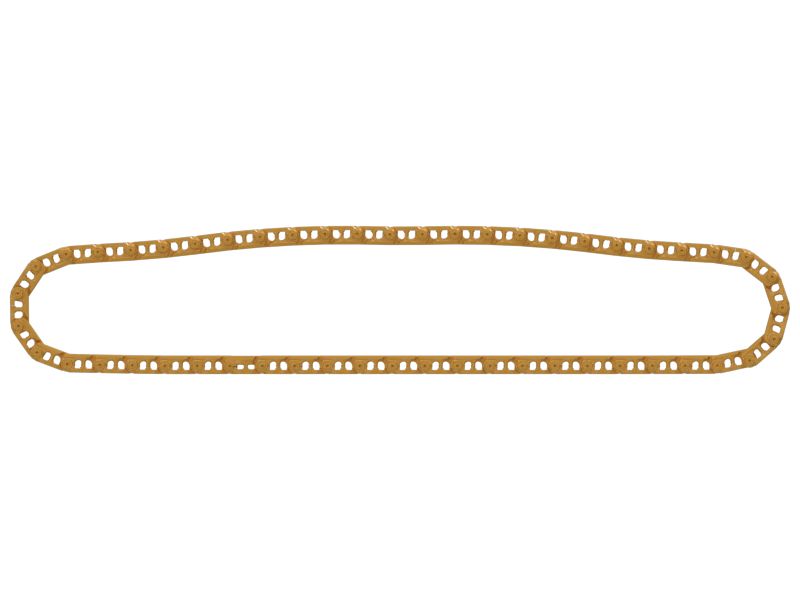

576-4691: Sestava článků

Cat® Článek pásu podvozku s 51 spoji mazanými tukem

Značka: Cat

Je díl vhodný?

Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Přidat vybavení

Hodí se to? Nebo hledáte opravu? Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Zkontrolovat cenu

Chcete-li zobrazit zákaznickou cenu, přihlaste se

Informace o záruce

Zásady vracení zboží

Často současně nakupované zboží

576-4691

8E-9805

115-6337

Zobrazit všechny součásti

Často současně nakupované zboží

576-4691: Sestava článků

8E-9805: Hnací kolo pásu

115-6337: Skupina vložených kol

8E-5600: Skupina nosné kladky

567-6435: Skupina kladky pásu

176-4888: Opěrný kroužek o vnitřním průměru 65 mm

Schéma

Popis

Specifikace

Kompatibilní modely

Schéma součástí pro zařízení 576-4691

Specifikace součásti číslo 576-4691

Měrné jednotky

Americké

Metrické

Rozteč pásu (in):

7,48

Rozteč pásu (mm):

190,0

Počet úseků pásu:

51,0

Velikost šroubu (mm):

M20

Hmotnost (kg):

596,5

Hmotnost (lb):

1 315,06

Pin Retention System:

Press Fit

Link Outside Spread (mm):

166.8

Shoe Bolt Hole Spacing A (in):

2.717

Rail To Bushing OD (mm):

29.7

Shoe Bolt Hole Spacing C (in):

6.126

Rail To Bushing OD (in):

1.169

Bushing OD (in):

2.39

Bolt Hole Diameter (mm):

Link Outside Spread (in):

6.567

Number of Sections:

Bushing OD (mm):

60.7

Track Bolt Thread:

M20

UC System:

HDXL

Rail To Pin Boss OD (mm):

33.7

Shoe Bolt Hole Spacing A (mm):

Shoe Bolt Hole Spacing B (mm):

119.6

Grease Track Type:

GLT

Shoe Bolt Hole Spacing C (mm):

155.6

Seal And Lube Type:

SALT

Rail To Pin Boss OD (in):

1.327

Wear Sensor:

Bolt Hole Diameter (in):

0.827

Pin Length (mm):

211

Link Inside Spread Sprocket (mm):

78.6

Shoe Bolt Hole Spacing B (in):

4.709

Rotating Bushing Track (Rbt):

Link Inside Spread Sprocket (in):

3.094

Link Height (mm):

106

Pin Length (in):

8.307

Link Inside Spread Roller (mm):

91.8

Link Height (in):

4.173

Master Bolt Thread:

M20

Track Stiffening System:

Not Applicable

Link Inside Spread Roller (in):

3.614

Master Link Type:

Clamp Master

Modely kompatibilní se součástí číslo 576-4691

RÝPADLO

324E LN 326D2 L 324D L 324E L 326F L 326 326F LN 324D 326F 322C

Porovnat alternativní součásti

Rozteč pásu (in)

Hmotnost (lb)

Shoe Bolt Hole Spacing A (in)

Popis

576-4691: Sestava článků

7,48

1 315,06

2.717

Cat® Článek pásu podvozku s 51 spoji mazanými tukem

602-6534: Sestava článků

7,48

1 255,75

2.717

Cat® Článek pásu podvozku pro obecné použití s 51 spoji mazanými tukem

Související díly

576-4690: SES ČLÁNKŮ-PÁS

Cat® Link Assembly GLT, Clamp Master, 47 Sections, Press Fit, SALT, 190mm Track Pitch

Zkontrolovat cenu

527-5345: Sestava článků-pásu

Sestava tukem mazaného pásu

Zkontrolovat cenu

576-4690: SES ČLÁNKŮ-PÁS

Zkontrolovat cenu

527-5345: Sestava článků-pásu

Zkontrolovat cenu
