605-9149: Palet Segmenti

Cat® Track Segment Plain Steel, 5 Bolts, 5 Teeth, 202.81mm Track Pitch

Marka: Cat

Ürün Resimleri

605-9149: Palet Segmenti

Cat® Track Segment Plain Steel, 5 Bolts, 5 Teeth, 202.81mm Track Pitch

Marka: Cat

Uygun mu yoksa onarım mı istiyorsunuz? Bu parçanın uygun veya onarım seçeneklerinin olup olmadığını görmek için ekipmanınızı ekleyin.

Fiyatı kontrol et

Müşteri fiyatlarınızı görüntülemek için oturum açın

Garanti Bilgileri

İade Politikası

Sıklıkla Birlikte Alınanlar

605-9149

235-5974

612-5212

Tüm Parçaları Görüntüle

Sıklıkla Birlikte Alınanlar

605-9149: Palet Segmenti

235-5974: Taşıyıcı Silindiri Grubu

612-5212: Palet Silindiri Grubu

613-5951: Palet Silindiri Grubu

Diyagram

Tanım

Teknik özellikler

Uyumlu Modeller

605-9149 için parça şeması

605-9149 parça numarası için tanım

A General Duty Undercarriage Sprocket Segment is used in the track system of equipment. It is used to engage with the track links and transfer power from the drive motor to the tracks, facilitating movement and traction. The segment’s durability and resistance to wear help extend the life of the undercarriage system, reducing maintenance needs and downtime.

Attributes:
• Provides a reliable surface for track chain engagement.
• Helps maintain proper alignment of the track chain.
• Offers efficient power transfer from the drive motor.

Applications:
A General Duty Undercarriage Sprocket Segment is located on the drive axle of the undercarriage system, engaging with the track links to drive the equipment.

605-9149 parça numarası için teknik özellikler

Ölçü Birimleri

ABD

Metrik

Malzeme:

Karbon Çelik,Bor Çelik,Çelik

Malzeme Tipi:

Düz Çelik

Zincir Dişlisi Cıvata Sayısı:

5,0

Palet Adımı (mm):

202,81

Ses Segmenti:

Hayır

Ağırlık (lb):

22,73

Zincir Dişlisi Tırnak Sayısı:

5,0

Delik Boyutu (mm):

17,83

Ağırlık (kg):

10,31

Cıvata Dişlisi Boyutu:

0,625

Delik Boyutu (inç):

0,7

Genişlik (mm):

78,0

Genişlik (inç):

3,07

Düşürülmüş:

Evet

Back Lash (in):

0.079

Inner Radius (mm):

308,0

Pitch Circle Radius (in):

16.054

Pocket Angle (degrees):

Pitch (in):

7,985

Pitch (mm):

202,81

Inner Radius (in):

12,126

Packing Offset Radius (mm):

406.5

Bushing Radius (in):

1.433

Bushing Radius (mm):

36.4

Packing Offset Radius (in):

16.004

Bolt Circle Radius (in):

12.953

Sprocket Mounting Type:

Offset

Bolt Circle Radius (mm):

329

UC System:

Tooth Width (in):

3.071

Tooth Width (mm):

Number of Teeth:

Number of Bolts:

Pitch Circle Radius (mm):

407.76

Tip Radius (mm):

413,0

Back Lash (mm):

Tip Radius (in):

16,26

605-9149 parça numarası için Uyumlu Modeller

Bu parça için şu anda uyumluluk bilgisi yok.

Alternatif Parçaları Karşılaştır

605-9149: Palet Segmenti

22,73

0,7

3,07

Cat® Track Segment Plain Steel, 5 Bolts, 5 Teeth, 202.81mm Track Pitch

258-9795: Palet Zincir Dişlisi Segmenti

8-May

0.079

16.054

Zincir Dişlisi Segmenti

6I-8077: Palet Segmenti

17,8

0.079

15.039

Cat® Bor Çelik Zincir Dişlisi Segmenti Motor Gücünü Palet Bağlantılarına İletir

397-9556: Palet Segmenti

5/8

0.079

15.039

Genel Hizmet Tipi Zincir Dişlisi (Segment)

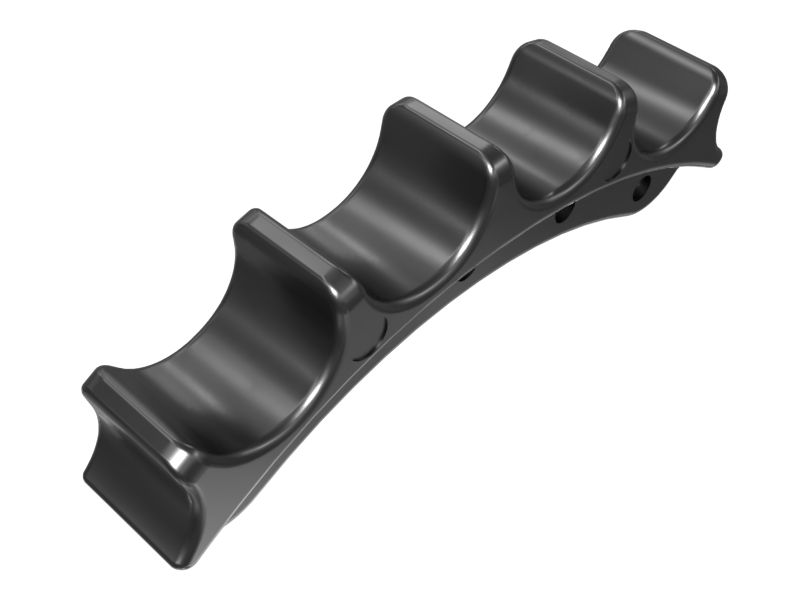

202-2404: ZİNCİR DİŞLİSİ SEGMENTİ

17,8

0.079

16.054

Zincir Dişlisi (Segment (Büyük Çaplı Burç, 2051768 Bağlantı Grubu))
